ETUDE DES MOTEURS THERMIQUES RESUME THEORIQUE

Module : 06. ÉTUDE DES MOTEURS THERMIQUES RÉSUMÉ THÉORIQUE

1.1. MOTEURS A PISTON ALTERNATIF

Les moteurs à combustion interne est une  machines qui transforme l'enèrgie thermiques
contenue dons la carburant en énergie calorifique chaleur puis convertit cette chaleur en énergie mécanique .

On distingue les moteurs à pistons alternatifs, les moteurs à pistons rotatifs et les moteurs à turbine.

Dans le cas du moteur à piston alternatif, très répandus, le mélange air/carburant combustible est comprimé, allumé et brûlé à l’intérieur d’une chambre de combustion. La pression élevée, qui apparaît lors de la combustion, s’exerce sur la partie mobile constituée par le piston. L’embiellage, l’ensemble mobile piston/bielle/vilebrequin, transforme le mouvement alternatif du piston en mouvement rotatif du vilebrequin Ce mouvement rotatif est exploitable par la transmission du véhicule pour actionner les roues.

L’embiellage est entouré par le bloc moteur, avec les cylindres, la culasse et le carter. Les pistons coulissent dans les cylindres.

La culasse porte les soupapes L’ouverture et la fermeture des soupapes sont commandées par l'arbre à cames. Les soupapes commandent l'admission du mélange combustible et l’échappement des gaz brûlés aux orifices du cylindre. C’est le vilebrequin qui entraîne l’arbre à cames ; le rapport de tours est de 2 :1.

Les moteurs à piston alternatif se divisent essentiellement en moteurs à essence et moteurs diesel .

.

Schéma d’un moteur à piston alternatif .

1. Soupape
2. Arbre à cames
3. Culasse
4. Cylindre
5. Bloc moteur
6. Piston
7. Bielle
8. Vilebrequin
9. Courroie crantée

1.1. CYCLE A QUATRE TEMPS DU MOTEUR A PISTON ALTERNATIF .

Fig. 3. Rapport volumétrique ou taux de compression

Un moteur à piston alternatif monocylindrique est défini par ses caractéristiques principales :  Course : c’est le déplacement du piston entre PMH (point mort haut, la position la plus approchée par rapport à la culasse) et le PMB (point mort bas, la position la plus éloignée par rapport à la culasse).   Alésage, c’est le diamètre intérieur du cylindre.   Cylindrée, c’est le volume maximal de mélange combustible pouvant être admis à l’intérieur du cylindre, et qui représente la somme du volume engendré par le déplacement du piston et le volume de la chambre de combustion, délimité par la culasse au-dessus du piston en PMH. - Rapport volumétrique (taux de compression), c’est le rapport entre la cylindrée et le volume de la chambre de combustion.  Le moteur à piston alternatif fonctionne par la répétition d’un cycle de travail de quatre temps. Les gaz brûlés, résultants de la combustion, sont échangés après chaque cycle de travail par un nouveau mélange  Le cycle est l’ensemble des temps moteurs nécessaires pour transformer l’énergie calorifique du combustible en énergie mécanique.  Le cycle moteur s’effectue en deux rotations de vilebrequin et quatre courses du piston.  Les quatre temps (courses du piston) d’un cycle moteur sont : Admission du mélange combustible. Compression du mélange. Allumage, explosion et détente. Échappement des gaz brûlés.

1.1.            FONCTIONNEMENT DU MOTEUR A ESSENCE A QUATRE TEMPS

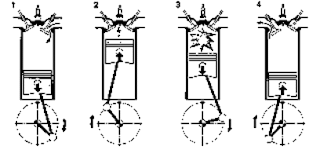

Fig. 4. Les quatre temps du cycle moteur.

 Premier temps – admission

 Le piston descend du PMH vers le PMB (demi-tour 0 à 180° rotation de vilebrequin). La soupape d’admission  est ouverte, la soupape d’échappement est fermée.

 L’augmentation du volume du cylindre crée une dépression. Cette dépression provoque l’aspiration du mélange air/essence, formé à l’extérieur, par le carburateur ou par le système d’injection.

 La colonne de mélange aspirée est freinée par des accidents de parcours comme le filtre à air et la soupape d’admission.

Afin d'augmenter la durée de l'admission et de ce fait d’améliorer le remplissage du cylindre à 70 % à 90 % du son volume :

-          La soupape d’admission s’ouvre en avance par rapport au PMH (AOA = 10 à 45° rotation de vilebrequin). Cette avance tient compte du temps nécessaire à la levée de la soupape. L’ouverture doit être totale au moment ou le piston se trouve au PMH.

-          La soupape d’admission se ferme en retard par rapport au PMB (RFA = 35 à 90° rotation vilebrequin). Ce retard met au profit l’inertie des gaz aspirés à grande vitesse. Le mélange air/essence continue à affluer à l’intérieur du cylindre pendant une fraction de la course ascendante du piston (jusqu'à ce qu’ils soient freinés par la pression résultant de la montée du piston).

 Deuxième temps – compression

 Le piston monte du PMB vers le PMH (demi-tour de rotation 180 à 360° rotation de vilebrequin). Les soupapes d’admission et d’échappement sont fermées.

 Par le déplacement du piston se réalise la compression du mélange dans la chambre de combustion. Grâce au rapport volumétrique de 6 : 1 à 10 : 1, la pression de fin de compression est de 8 à 16 bars et la température atteint 400 à 500°C. La compression favorise la vaporisation du carburant et son mélange avec l’air. Ainsi est favorisée l’inflammabilité du mélange.

 On ne peut pas réduire le volume de la chambre de combustion pour accroître la compression parce que la température de gaz s’élève très rapidement. Un rapport volumétrique excessif peut entraîner l’auto-allumage. L’explosion qui commence partout à la fois, est beaucoup plus violente que celle amorcée en un seul point par l’allumage ordinaire et est possible de voir la

combustion achevée avant que le piston a atteint le PMH. Pour cette raison les constructeurs adoptent des taux de compression variant de 6 : 1 à 10 : 1.

En fin de course de compression, se réalise l’inflammation du mélange par une étincelle électrique. Cette étincelle, produite par le système d’allumage, amorce la combustion du mélange par un apport de chaleur.

Air + essence

• Allumage

• Apport de chaleur

L’étincelle électrique se produit en avance par rapport au PMH (avance à l’allumage, AA = 0 à 40° rotation de vilebrequin) afin que la combustion sous forme d’explosion atteigne sa pression maximale à 5 à 10° vilebrequin après le PMH. Cette avance tient compte de la durée qui s’écoule entre le déclenchement de l’allumage et l’apparition de l’étincelle et surtout de la durée de la combustion.

 Le moment où se produit l’étincelle électrique (point d’allumage) influe sur la pression dans la chambre de combustion :

-          Allumage anticipé. La pression dans le cylindre est obtenue avant que le piston soit au PMH. Cela provoque un «freinage » de la rotation et une fatigue importante des organes mécaniques.

-          Allumage retardé. La pression sur le piston est plus faible, car la descente du piston a augmenté le volume du cylindre. Comme la combustion se fait en partie dans le cylindre, le moteur chauffe.

Fig. 5 Influence du point d’allumage.

Troisième temps – explosion (combustion et détente)
La combustion produit une très importante élévation de la température, 2000 à 2500° C, et de la pression, 30 à 60 bars, dans la chambre de combustion. La détente des gaz agit sur le piston et crée la force motrice. Le piston est poussé du PMH vers le PMB (demi-tour 360 à 540° rotation de vilebrequin). La descente du piston, le temps moteur, transforme l’énergie thermique en travail mécanique. Peu avant le PMB, la pression dans le cylindre est de 3 à 5 bar et la température de 800 à 900° C.

Quatrième temps – échappement

Le piston monte du PMB vers le PMH (demi-tour 540 à 720° rotation de vilebrequin). La soupape d’admission est fermée, la soupape d’échappement est ouverte.

Les gaz brûlés sont expulsés par le mouvement du piston.

Afin d’augmenter la durée de l’échappement et de ce fait d’obtenir une meilleure évacuation des gaz et donc un meilleur remplissage du cylindre :

- La soupape d’échappement s’ouvre en avance par rapport au PMB (AOE = 40 à 90° rotation de vilebrequin). Cette avance permet à la soupape de s’ouvrir complètement lorsque le piston arrive au PMB (durée de la levée de la soupape).

- La soupape d’échappement se ferme en retard par rapport au PMH (RFE = 0 à 30° rotation de vilebrequin).La vitesse de sortie des gaz brûlés est suffisante pour qu’ils continuent à s’échapper par inertie.

En fin de cycle, la soupape d’échappement se ferme en retard (RFE) par rapport au PMH, alors que la soupape d’admission s’ouvre en avance (AOA). Ce balancement des soupapes favorise le balayage et le refroidissement de la chambre de combustion et améliore le remplissage.

Remarque concernant le fonctionnement du moteur à piston alternatif, à essence et diesel, durant les quatre temps. Le vilebrequin ne reçoit pas de l’énergie pendant toute la durée du cycle : seul le troisième temps est moteur, les autres trois temps sont résistants.

D’ici résultent deux conséquences :

- Le fonctionnement autonome du moteur à piston alternatif n’est pas possible qu’a partir d’un régime minimum. Le moteur à piston alternatif doit être lancé de l’extérieur à l’aide du démarreur.

- On dispose sur le vilebrequin un volant capable d’emmagasiner de l’énergie pendant le temps moteur et de la restituer pendant les temps résistants.

1.4.  FONCTIONNEMENT DU MOTEUR DIESEL A QUATRE TEMPS .



Fig. 6 Les quatre temps du cycle moteur

 Premier temps – admission

Le piston descend du PMH vers le PMB. La soupape d’admission est ouverte, la soupape d’échappement est fermée.

L’air pur pénètre dans le cylindre à la suite du déplacement du piston.

Afin d’obtenir un meilleur remplissage du cylindre, la soupape d’admission s’ouvre en avance (AOA) par rapport au PMH et se ferme en retard (RFA)par rapport au PMB.

Deuxième temps – compression

Le piston monte du PMB vers le PMH. Les soupapes d’admission et d’échappement sont fermées.

L’air est comprimé. Le rapport volumétrique étant de 18 : 1 à 24 : 1, il en résulte une forte compression, de 30 à 55 bar, de même qu’une température très élevée de 700 à 900° C.

En fin de course de compression, du gas-oil,  finement pulvérisé, est injecté sous forte pression. Par l’apport des premiers éléments du gas-oil, le mélange combustible se forme à l’intérieur du cylindre. Le gas-oil s’enflamme spontanément (auto-allumage) au contact de l’air surchauffé.

• Air + chaleur

  Injection

 1.      Apport de gas-oil

 L’injection du gas-oil se produit en avance par rapport au PMH (avance à l’injection, AI = 20 à 30° rotation de vilebrequin). Cette avance tient compte de la durée qui s’écoule entre la levée de la soupape de refoulement de la pompe d’injection et le début d’injection (délai d’injection) et aussi de la durée qui s’écoule entre le début d’injection et le début de la combustion (délai d’inflammation).

 Si le délai d’inflammation est trop grand, par exemple quand le moteur est froid ou si l’avance à l’injection est inexacte, une très grande quantité de gas-oil s’enflamme et il en résulte les «forts cognements » nuisibles du moteur diesel.

Fig. 7  Graphique de pression du moteur diesel

Troisième temps – combustion

 La combustion de la quantité injectée provoque une forte libération de chaleur accompagnée d’une augmentation rapide de pression. Il en résulte un «dur » bruit de combustion, les «cognements ». L’injection est regelée de telle sorte que la plus grande partie du gas-oil ne parvienne dans le cylindre que lorsque les premiers éléments de celui-ci y sont déjà enflammés. Apres l’auto-allumage, le gas-oil continue à être injecté et à brûler pendant une durée de 25 à 40° rotation de vilebrequin. Ceci maintient la pression de combustion a une valeur élevée, 60 à 100 bar, malgré l’augmentation de volume due à la descente du piston. Cette pression de gaz pousse le piston du PMH vers le PMB (temps moteur).

 Quatrième temps – échappement

 Le piston monte du PMB vers le PMH. La  soupape d’admission est fermée, la soupape d’échappement est ouverte.

 Les gaz brûlés sont expulsés par le mouvement du piston.

 Pour obtenir une meilleure évacuation des gaz et par suite un meilleur remplissage du cylindre, la soupape d’échappement s’ouvre en avance (AOE) par rapport au PMB et se ferme en retard (RFE) par rapport au PMH.

1.5.  DIAGRAMME DU CYCLE A QUATRE TEMPS.

 Un digramme pression-volume permet de visualiser les variations de pression agissant dans la chambre de combustion en fonction de la position du piston :

-          L’admission, entre les points AOA et RFA, pendant laquelle il y a une dépression. En principe, le point RFA correspond à l’instant ou la pression des gaz égale la pression atmosphérique.

-          La compression, entre les points RFA et AI, pendant laquelle la pression augmente en raison de la diminution du volume du cylindre.

-          La combustion et détente, entre les points AI et AOE, pendant laquelle la pression augmente en raison de l’augmentation de la température des gaz, atteint son maximum quelques degrés après le PMH, puis diminue progressivement en raison de l’augmentation du volume et de la chute de la température des gaz.

-          L’échappement, entre les points AOE et RFE, pendant lequel la pression continue à diminuer.

Le diagramme présente deux zones bien distinctes : l’une S, supérieure,  correspond au travail effectivement accompli par les gaz de combustion ; l’autre s, inférieure, correspond au travail absorbé par le remplissage et l’évacuation des gaz. La différence de la surface de ces deux zones représente le travail disponible fourni par un cycle à quatre temps.

 T = S – s

 Sur la base de ce diagramme, les constructeurs déterminent par le calcul la pression moyenne indiquée qui, en agissant de manière constante pendant toute la course de détente du piston, produit exactement le même travail. Les constructeurs indiquent généralement la pression moyenne effective qui est légèrement inférieure à la pression moyenne indiquée car le rendement mécanique du moteur y est inclus.

 La pression moyenne effective multipliée par la surface plane du piston (surface de la base du cylindre) se traduit par une force fournie par le piston qui agit, par l’intermédiaire de la bielle, sur le vilebrequin.

 Cette force multipliée par la longueur du bras de manivelle du vilebrequin donne le moment de rotation ou couple réel du moteur.

 La puissance effectivement fournie par le moteur est le travail fourni par le couple moteur pendant l’unité de temps.

Intitulé	Formule	Unité	Unité des données
Cylindrée unitaire (Vu)	Vu =Va + Ve =p A/4 x c+ Ve	Cm3	p = 3,14 A : alésage : cm C : course : cm Ve : volume de la chambre de combustion : cm3
Cylindrée totale (Vt)	Vt = Vu x n cylindres	Cm3	Vu : cm3
Rapport volumétrique (Rv)	Rv = Va + Ve / Ve		Va : volume généré par le déplacement du piston : cm3
Longueur du bras de manivelle du vilebrequin (L)	L = C / 2	cm	C : cm
Vitesse moyenne du piston (vm)	vm = 2 C x N/ 60 x 1000	m / s	C : cm N : vitesse de rotation : tr / min.
Force fournie par le piston (F)	F = P x S	N ou kgf	P : pression des gaz : bars S : surface de la tête du piston : cm
Couple moteur (Cm)	Cm = F x L	Nm	F : N L : m
Puissance (Pi)	Pi = Cm x 2 p N/ 60	kW	Cm : Nm N : tr /min.
Rendement mécanique	h = Pu / Pi h = 0,8 à 0,9 pour un moteur en bon état h = 0,6 pour un moteur usagé		Pu : puissance utile fournie à l’extérieur du moteur : kW Pi : puissance indiquée produite à l’intérieur du moteur : kW

1.6.  MOTEUR MULTICYLINDRIQUE .

 Pour assurer un mouvement régulier du véhicule automobile, il est indispensable de fournir un couple moteur sans à coups a sa transmission. Il est nécessaire de régulariser le couple à la sortie du moteur.

 Pour que la rotation soit plus régulière et la puissance plus grande, les moteurs comportent plusieurs cylindres. La régularisation de la rotation résulte du fait que les cycles de travail se suivent à des intervalles plus rapprochés.

 Les quatre temps du cycle de travail sont repartis sur deux rotations du vilebrequin. L’intervalle de l’allumage est par conséquent sur les moteurs à deux cylindres de 360°, sur les quatre-cylindres de 180°, sur les six-cylindres de 120° et sur les huit-cylindres de 90°. Ceci est réalisé par une disposition appropriée des cylindres et des manetons du vilebrequin. La position, suivant une certaine succession, des cames sur l’arbre à cames donne l’ordre de fonctionnement des cylindres. Le système d’allumage produit les étincelles électriques suivant un certain ordre d’allumage.



DISTINCTION ENTRE LES MOTEURS A ESSENCE ET DIESEL

2.1.   COMPARAISON ENTRE LES MOTEURS A ESSENCE ET DIESEL

 A partir de l’étude du cycle à 4 temps du moteur à essence et du moteur diesel, on peut dresser le tableau comparatif suivant :

Temps du cycle	Fonctions assurées dans le moteur à essence	Organes en fonctionnement	Fonctions assurées dans le moteur diesel	Organes en fonctionnement
1 Admission	Admission d’un mélange air/essence préparé et dosé par le carburateur.	Soupapes d’admission. Carburateur ou système  d’injection d’essence.	Aspiration d’air	Soupapes d’admission.
2 Compression	Compression du mélange 8 à 16 bar d’ou échauffement à 300°C environ. Rapport volumétrique 6 : 1 à 10 : 1.		Compression de l’air très forte 20 à 35 bar d’ou échauffement à 800°C environ. Rapport volumétrique 16 : 1a 24 : 1.
En fin de  course de compression	Allumage du mélange par étincelle électrique à la bougie (explosion).	Allumeur et bougies d’allumage	Injection sous forte pression (100 à 300 bar) du combustible qui s’enflamme spontanément au contact de l’air surchauffé.	Pompe d’injection. Injecteurs
3 Combustion ou explosion	Combustion et détente		Combustion et détente.
4 Échappement	Évacuation des gaz brûlés	Soupapes d’échappement	Évacuation des gaz brûlés.	Soupapes d’échappement

L’étude comparative montre que le moteur à essence et le moteur diesel ont des organes qui assurent les mêmes fonctions :

-          Organes qui établissent l’espace nécessaire à l’évolution du cycle moteur et transforment le mouvement rectiligne alternatif du piston en mouvement de rotation du vilebrequin. Ces organes sont les organes fixes (bloc-cylindres, cylindre, culasse) et les organes mobiles (piston, bielle, vilebrequin) du mécanisme moteur.

-          Organes qui assurent l’admission et l’échappement des gaz dans les cylindres. Ces organes sont les soupapes et l’arbre à cames du mécanisme de distribution.

 L’étude comparative montre aussi que les moteurs à essence et diesel ont des organes qui assurent de fonctions différentes :

-          Le moteur à essence comporte un carburateur ou une injection d’essence qui est la composante du système d’alimentation en essence. Ce système prépare le mélange air/essence à l’extérieur du cylindre. La combustion dans le cylindre est provoquée par un système d’allumage à allumeur et à bougies. Une étincelle électrique jaillit entre les électrodes de la bougie afin d’enflammer le mélange par un apport de chaleur.

-          Le moteur diesel comporte une pompe d’injection et des injecteurs qui sont les composantes du système d’alimentation en gas-oil. Ce système introduit dans le cylindre une quantité précise de gas-oil sous pression. L’apport du gas-oil forme le mélange à l’intérieur du cylindre. La combustion dans le cylindre se déclenche par auto-allumage contrôlé.

 La différence essentielle entre le moteur à essence et le moteur diesel réside dans le mode de formation du mélange et le mode d’allumage.

 Le tableau ci-dessous indique comparativement les valeurs moyennes des données qui

caractérisent le fonctionnement des moteurs à essence et diesel :

Exemples de valeurs	Moteur à essence	Moteur diesel pour voiture	Moteur diesel pour camion
Pression moyenne, bars	8  à 11	6  à   8	7 à  10
Couple moteur, Nm	20 à 200	50 à  200	1000 à 1500
Puissance, kW	20 à 200	40 à 100	200 à 400

2.2.      AVANTAGES DU MOTEUR DIESEL .

-          Le rendement (le rapport entre l’énergie chimique utilisée et l’énergie mécanique fournie) est meilleur, le taux de compression étant plus élevé, une proportion plus grande d’énergie chimique est convertie en énergie mécanique. Le refroidissement est moins énergique car on ne craint pas l’auto-allumage.

Fig. 10  Rendement des moteurs à piston alternatif

-           Le couple moteur est plus important et il reste sensiblement constant pour les faibles vitesses car le remplissage est plus régulier.

-          Le combustible utilisé coûte moins cher.

-           Les risques d’incendie sont moindres car le point d’inflammation du gas-oil est moins élevé que celui d’essence.

-          Les gaz d’échappement sont beaucoup moins toxiques car ils contiennent moins d’oxyde de carbone (la combustion est plus complète).

2.1.            INCONVENIENTS DU MOTEUR DIESEL .

-          Les organes du moteur sont largement calculés car ils sont soumis à des températures élevées et à des pressions très fortes.

-           L’étanchéité entre le cylindre et le piston est plus difficile à réaliser (l’utilisation de 4 à 6 segments).

-           L’aptitude au démarrage à froid est moins bonne.

-           Il faut assurer un refroidissement suffisant du moteur pour assurer une bonne tenue des métaux.

-           Le graissage est plus délicat du fait de hautes températures atteintes et des charges plus fortes des organes mobiles.

-           Le moteur est plus couteaux à l’achat (la pompe d’injection et les injecteurs sont des organes de construction délicate et très précise).

-          La marche du diesel est plus bruyante et l’on perçoit un bruit caractéristique dû aux fortes pressions dans les cylindres.

FONCTIONNEMENT DE LA DISTRIBUTION

3.1.  NECESSITE ET STRUCTURE DE LA DISTRIBUTION

 L’étude du cycle à quatre temps du moteur à piston alternatif montre que l’ouverture et la fermeture des soupapes d’admission et d’échappement doit se faire au bon moment par rapport à la position montante ou descendante du piston. Le mouvement des soupapes doit être donc rigoureusement synchronisé avec le mouvement du piston, commandé par le vilebrequin.

 Le mécanisme qui relie les soupapes au vilebrequin est le mécanisme de distribution. Ce mécanisme comprend :

-          La commande de l’arbre à cames, une première transmission de mouvement (rotative) reliant le vilebrequin à l’arbre à cames ;

-          La commande des soupapes, une deuxième transmission de mouvement (alternative) entre les cames de l’arbre à cames et les soupapes elles-mêmes.

 L’ouverture et la fermeture des soupapes sont réalisées par les cames de l’arbre à cames Leur profil spécial détermine le soulèvement des soupapes et la durée de ce soulèvement.

3.2.  DIAGRAMME DE DISTRIBUTION .

 L’ouverture et la fermeture des soupapes se réalisent par rapport au PMH et au PMB pour une position précise du piston dans le cylindre. Cette position est indiquée en angle de rotation du vilebrequin :

-          Avance à l’ouverture de l’admission (AOA) est l’angle dont tourne le vilebrequin entre l’instant ou la  soupape d’admission s’ouvre et celui ou le piston passe le PMH.

-          Retard à la fermeture de l’admission (RFA) est l’angle dont tourne le vilebrequin entre l’instant ou le piston passe le PMB et celui ou se ferme la soupape d’admission.

-           Avance à l’ouverture de l’échappement (AOE) est l’angle dont tourne le vilebrequin entre l’instant ou la soupape d’échappement s’ouvre et celui ou le piston passe le PMB.

-           Retard à la fermeture de l’échappement (RFE) est l’angle dont tourne le vilebrequin entre l’instant ou le piston passe le PMH et celui ou se ferme la soupape d’échappement.

 En traçant les angles d’ouverture et de fermeture des soupapes par rapport à la rotation du vilebrequin et des PMH et PMB, on obtient le diagramme de distribution.

 Le diagramme de distribution permet de procéder au calage de la distribution, ainsi qu’au contrôle précis de la distribution (jeu des soupapes).

Fig. 11  Diagramme de distribution .

3.3. ARCHITECTURE DE LA DISTRIBUTION.

 La conception de la distribution détermine le type de moteur.

 Suivant la position des soupapes, on distingue les moteurs à soupapes latérales et les moteurs à soupapes en tête.

 Les moteurs à soupapes latérales ont les soupapes disposées sur le coté du cylindre. Cette disposition donne à la chambre de combustion une forme défavorable. Le système, moins coûteux, donne un fonctionnement silencieux et il est généralement utilisé sur des moteurs monocylindriques à régime lent.

 Les moteurs à soupapes en tête ont les soupapes placées au-dessus du cylindre. Cette disposition permet de donner à la chambre de combustion une forme plus favorable et améliore l’admission ; en effet, le mélange combustible tombe par gravité dans le cylindre. Le système favorise les hauts régimes de rotation des moteurs poussés à rapport volumétrique élevé. Le moteur est plus nerveux, il a un rendement thermique supérieur.

 Suivant la position de l’arbre à cames, on distingue les moteurs à arbre à cames latéral et les moteurs à arbre à cames en tête.

 Les moteurs à arbre à cames latéral ont l’arbre à cames logé dans le bloc-cylindres, parallèlement au vilebrequin.

 Les moteurs à arbre à cames en tête ont l’arbre à cames logé dans la culasse.

 La commande de l’arbre à cames et la commande des soupapes sont réalisées différemment en fonction de la position de l’arbre à cames et la position des soupapes.

3.4. COMMANDE DE L’ARBRE A CAMES.

 La commande de l’arbre à cames est assurée avec grande exactitude afin que le rapport de sa vitesse avec celle du vilebrequin reste rigoureusement égale à 0,5.

 Il y a une aspiration et un échappement pour chaque cylindre tous les deux tours de vilebrequin. Chaque soupape se soulève aussi tous les deux tours de vilebrequin : l’arbre à cames fait un tour quand le vilebrequin en fait deux.

 La commande de l’arbre à cames est réalisée par l’intermédiaire d’engrenages hélicoïdaux, d’une chaîne ou d’une courroie crantée.

A. COMMANDE PAR PIGNONS

Un simple couple de pignons hélicoïdaux, donnant le rapport de démultiplication, assure la transmission si l’arbre à cames est place près du vilebrequin.

Si l’arbre à cames est éloigné de vilebrequin (moteur à arbre à cames latéral et soupapes en tête) on utilise un trio de pignons, dont un pignon intermédiaire.

Pour les moteurs à arbre à cames en tête et les soupapes en tête on utilise une cascade de pignons qui facilite la démultiplication entre le vilebrequin et l’arbre à cames, et qui peut être utilisée comme prise de force pour entraîner les auxiliaires : pompe à eau, compresseur, etc.

Fig. 13 Transmission par pignons entre le vilebrequin et l’arbre à cames en tête

Fig. 12 Transmission par pignons entre le vilebrequin et l’arbre à cames latéral

B.     COMMANDE PAR CHAINE

 Pour réduire le bruit du couple de pignons, une chaîne courte à rouleaux relie le pignon du vilebrequin de celui d’arbre à cames (moteur à arbre à cames latéral et soupapes en latéral).

 Si l’arbre à cames est rapproche du plan de joint bloc-cylindres/culasse (moteur à arbre à cames latéral et soupapes en tête), on utilise une chaîne à rouleaux longue. Pour éviter les battements de cette chaîne, on règle sa tension par un tendeur. Le contact du patin du tendeur, qui exerce un appui progressif, est automatiquement assuré par l’action combinée d’un ressort et de la pression d’huile variable avec le régime du moteur.

 Une longue chaîne double à rouleaux relie directement le vilebrequin à l’arbre à cames situé en tête (moteur à arbre à cames en tête et soupapes en tête). Le tendeur présente un long patin caoutchouté en vue de supprimer les bruits et les battements et d’assurer le guidage. Cette chaîne nécessite un graissage abondant.

Fig. 15 Transmission par chaîne entre le vilebrequin et l’arbre à cames en tête

Fig. 14 Transmission par chaîne entre le vilebrequin et l’arbre à cames latéral

B.     COMMANDE PAR COURROIE CRANTEE

 Les moteurs à arbre à cames en tête et soupapes en tête comportent une transmission primaire par courroie crantée fonctionnant à sec. Cette commande silencieuse est assurée par une courroie en caoutchouc, très souple, très légère et plus économique. Un seul tendeur réglable ou auto-réglable suffit car la courroie crantée accepte de serpenter à condition que ses déformations correspondent aux possibilités de sa section. .

Fig. 16 Transmission par courroie crantée le vilebrequin et l’arbre à came en tête.

Fig. 17 Tendeur auto réglable

Fig. 18  Commande des soupapes à poussoir à plateau

3.4.  COMMANDE DES SOUPAPES  La commande des soupapes est réalisée par l’intermédiaire des éléments mécaniques placés différemment afin de supporter l’augmentation des régimes moteurs. A.    MOTEUR A ARBRE A CAMES LATÉRAL ET SOUPAPES EN LATÉRAL  Cette première disposition a l’avantage de la simplicité. Un poussoir à plateau, réglable, coulisse dans le bloc-cylindres et transmet le mouvement vers la soupape. B.     MOTEUR A ARBRE A CAMES LATÉRAL ET SOUPAPES EN TÉTÉ  Le remplacement de la culasse à soupapes en latéral par la culasse à soupapes en tête constitue une étape importante dans l’évolution du moteur. La suppression de la chapelle à soupapes permet de réduire le volume de chambre de combustion

Poussoir et communique ce mouvement au culbuteur. Renversant de 180° la direction de l’effort, le culbuteur actionne la soupape. Les culbuteurs peuvent être placés en rampe unique ou en double rampe.

B.  MOTEUR A ARBRE A CAMES LATERAL ET SOUPAPES EN TETE

 Le remplacement de la culasse à soupapes en latéral par la culasse à soupapes en tête constitue une étape importante dans l’évolution du moteur. La suppression de la chapelle à soupapes permet de réduire le volume de chambre de combustion, d’accroître le taux de compression et de tirer des puissances de plus en plus importantes.

  La tige de culbuteur reçoit la poussée du poussoir et communique ce mouvement au culbuteur. Renversant de 180° la direction de l’effort, le culbuteur actionne la soupape.

 Les culbuteurs peuvent être en rampe unique ou en double rampe.

Fig. 19 Soupapes en ligne commandées par culbuteurs en rampe unique.

Fig. 20 Soupapes en V commandées par culbuteurs en double rampe

A.        MOTEURS A ARBRE A CAMES EN TETE ET SOUPAPES EN TETE

Fig. 21 Soupapes en ligne commandées par linguets

Fig. 22 Soupapes en ligne commandées par poussoirs à pastilles de réglage

Les moteurs des années 70 comportent une distribution convenant à l’alimentation par carburateur. Un seul arbre à cames commande des soupapes placées en ligne. Les soupapes sont commandées soit par l’intermédiaire des linguets appuyés sur des plots réglables, soit par l’intermédiaire des poussoirs cylindriques présentant une pastille (cales) amovible d’épaisseur variable.

Fig. 23 Soupapes en V commandées par culbuteurs en rampe unique Fig. 24 Soupapes en V commandées par culbuteurs en double rampe

Les moteurs des années 80 comportent des soupapes disposées en V pour améliorer le remplissage et le rendement. Un seul arbre à cames commande les soupapes par l’intermédiaire des culbuteurs. Les culbuteurs peuvent être disposés sur une seule rampe ou en rampe double.  Les moteurs des années 90 comportent une distribution convenant à l’alimentation par injection d’essence. Deux arbres à cames actionnent les 4 soupapes par cylindre. L’écartement des soupapes en V permet de loger la bougie au centre  d’une chambre dessinée pour obtenir une haute turbulence, source d’économie de carburant par amélioration de la combustion. Des poussoirs hydrauliques, situés juste en queue des soupapes, assurent un fonctionnement silencieux dont la longévité permet d’espacer les contrôles et les réglages périodiques. 1.Huile sous pression 2.Palier d’arbre à cames 3.Came 4.culasse 5.Poussoir hydraulique 6.ressort de soupape 7.Guide de soupape 8.Soupape 9.Huile sous pression 10.  Partie coulissante 11.  Queue de soupape Fig. 25 Soupapes en V commandées par poussoirs hydrauliques



Moteur type
Soupapes disposées en ligne
Soupapes disposées en V
Arbre à cames latéral	Poussoirs
	Tiges
	Culbuteurs en rampe unique
	Culbuteurs en double rampe
Arbre à cames en tête	Linguets
	Poussoirs à pastille de réglage
	Culbuteurs en rampe unique
	Culbuteurs en double rampe
Double arbre à cames en tête.	Poussoirs à pastille de réglage
	Culbuteurs
	Poussoirs hydrauliques
